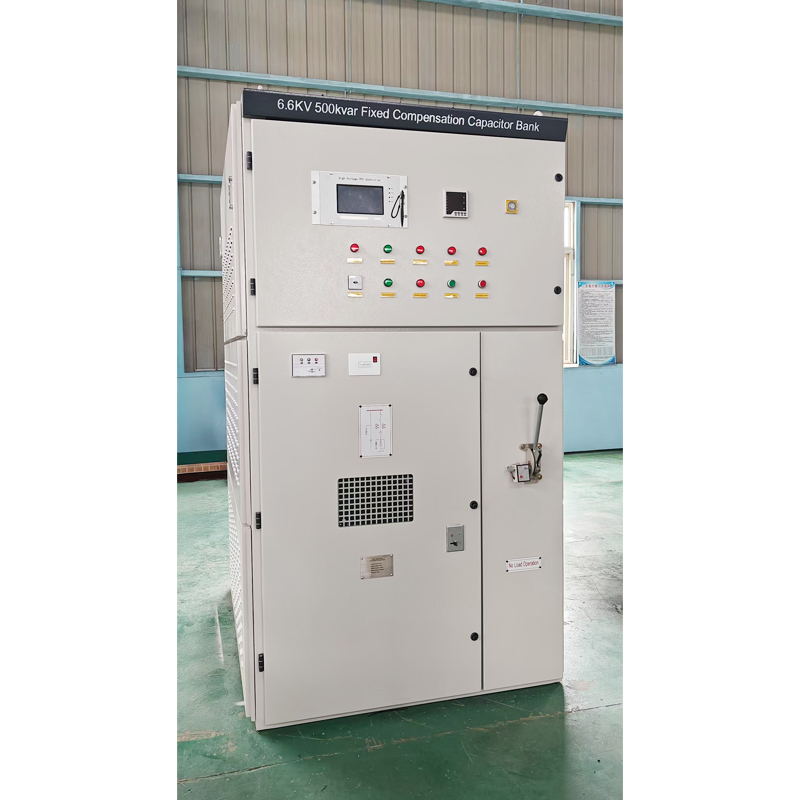

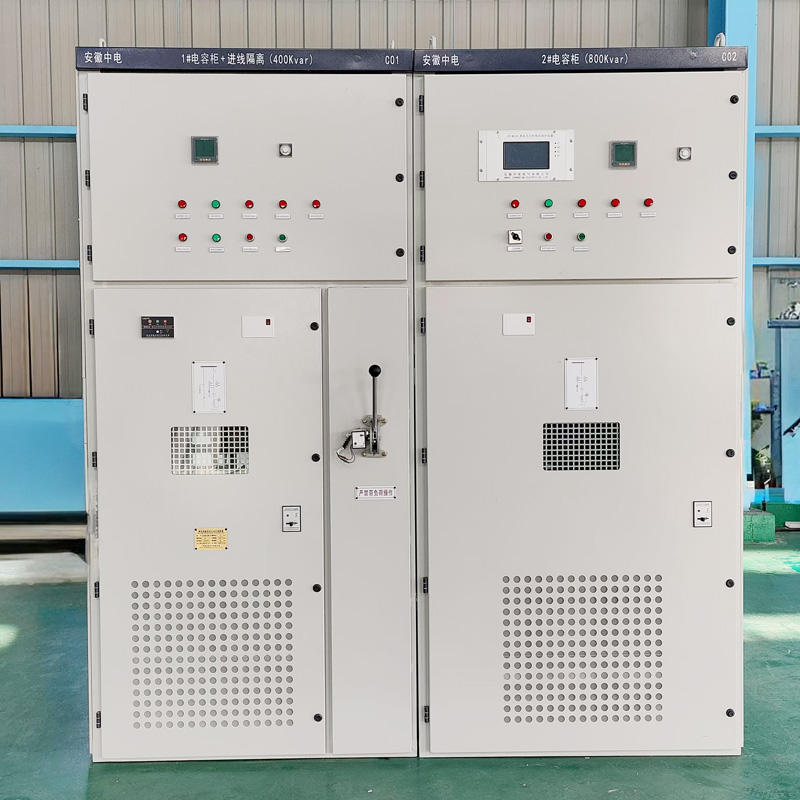

Панель коррекции коэффициента мощности среднего напряжения (APFC) предназначена для улучшения коэффициента мощности и повышения качества электроэнергии, используя конденсаторы для компенсации обычно индуктивных нагрузок (двигателей).Система APFC повышает эффективность электроснабжения, обеспечивая немедленную экономию затрат на электроэнергию.

Панель ZD-GWJ APFC с индивидуальной компенсацией: может определять реактивную мощность, необходимую системе в режиме реального времени, сравнивать ее с заданным значением, осуществлять автоматическое интеллектуальное включение/выключение конденсатора, обеспечивать динамический баланс реактивной мощности системы, улучшать коэффициент мощности системы, стабилизировать напряжение системы.

Ниже приведены результаты до и после коррекции коэффициента мощности：

Технические данные

Модель	ZD-GWJ
Номинальное напряжение (кВ)	6kV
Рабочая частота (Гц)	50 / 60 ±5%
Номинальная мощность (кВАр)	300 ~ 12000
Система электропроводки	3 фазы 3 провода
Контроллер	Интеллектуальный контроллер компенсации реактивной мощности ZD-MCJB
Коммутационный переключатель	вакуумный контактор
Конденсатор	однофазный конденсатор
Подключение	соединение звездой

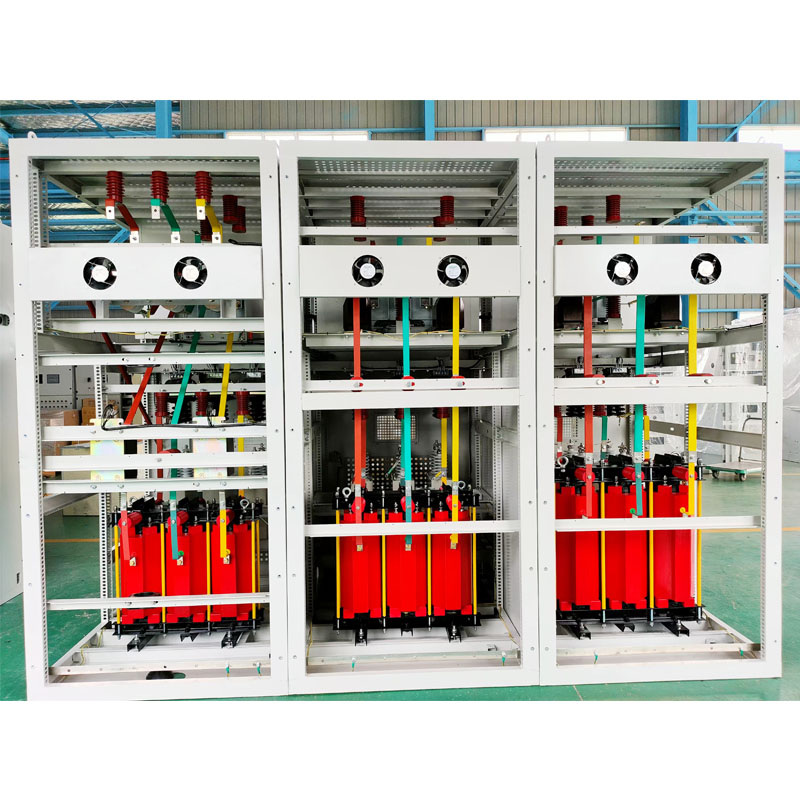

Реактор	трехфазный реактор с железной жилой
Конденсаторный предохранитель	внутренний предохранитель или предохранитель HRC
Режим компенсации	фиксированная компенсация / многоступенчатая автоматическая компенсация
Эффект компенсации	PF >0,92 при достаточной мощности
Защита	короткое замыкание, размыкание, перенапряжение, пониженное напряжение и т.д.
Установка	металлический закрытый шкаф для напольного размещения
Уровень защиты корпуса IP	IP3X
Метод охлаждения	воздушное охлаждение
Температура хранения	-40℃ ~ 70℃
Температура эксплуатации	-25℃ ~ 55℃
Влажность	5%, без конденсата
Цвет	RAL 7035 (опционально)
Высота над уровнем моря	≤1500 м (снижение при превышении 1500 м)

Особенности

■ Быстрая окупаемость инвестиций за счет снижения затрат на электроэнергию

Коррекция коэффициента мощности снижает реактивную мощность в системе.Потребляемая мощность и затраты на электроэнергию снижаются пропорционально.

■ Эффективное использование установки

Улучшенный коэффициент мощности означает, что электроустановка работает более экономично (более высокая эффективная мощность при той же видимой мощности).

■ Улучшенное качество напряжения

■ Снижение перепадов напряжения

■ Оптимальная конструкция кабеля

Сечение кабеля может быть уменьшено с улучшением коэффициента мощности (меньший ток).Например, в существующих установках можно передавать дополнительную или большую мощность.

■ Снижение потерь при передаче

Передающие и переключающие устройства проводят меньший ток, т.е. только эффективную мощность, что означает снижение омических потерь в проводах.

Области применения

Конденсаторные батареи ZDDQ широко используются для переменных нагрузок, таких как двигатели, частотно-регулируемые приводы, плавильные печи сталепрокатных заводов, химическая промышленность, цементные заводы, текстиль, больницы, гостиницы, строительный сегмент, автомобильная промышленность, нефтегазовая промышленность, общественные сети и т.д.
