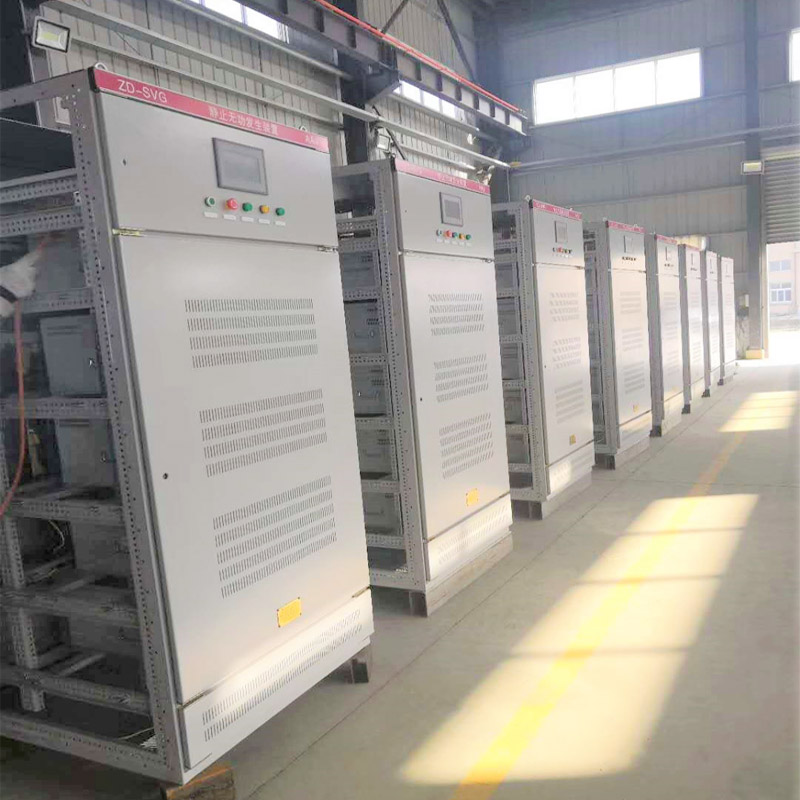

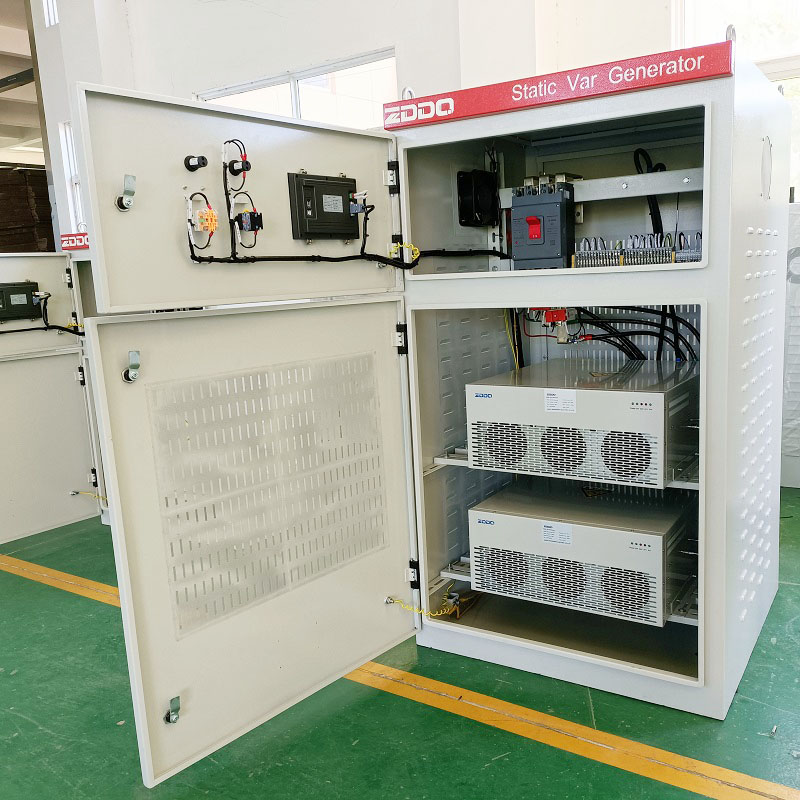

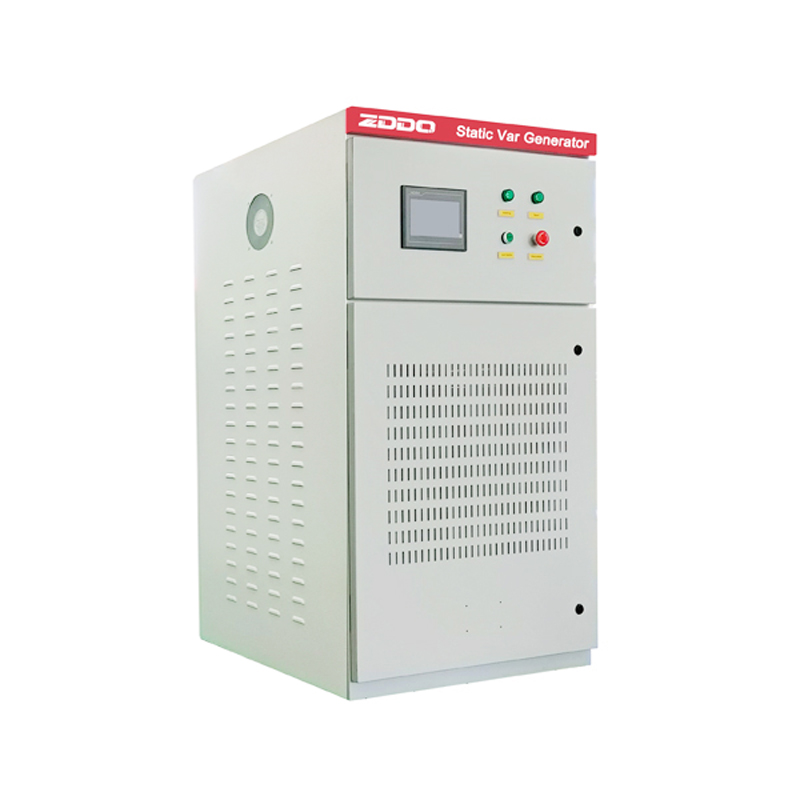

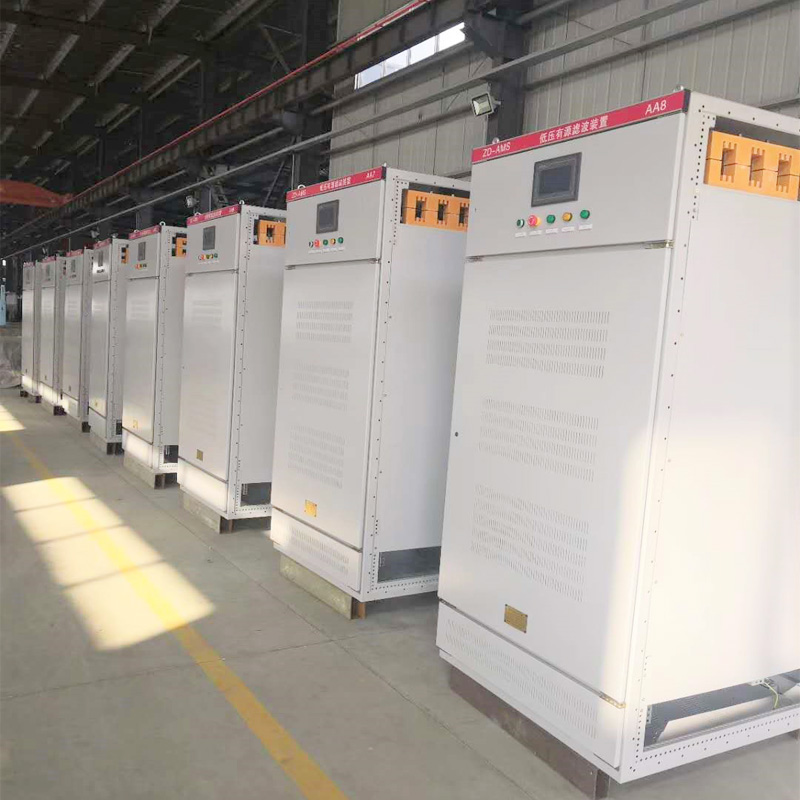

Панель статического генератора вар

Подробности о продукте Обзор Статический генератор переменного тока (SVG) ZDDQ, основанный на принципе инвертора напряжения, использует двоичный транзистор с изолированным затвором (IGBT4) для управления величиной и фазой переменного напряжения инвертора, чтобы служить целям компенсации реакт...

Отправить заявку

Описание

маркер

Подробности о продукте

Обзор

Статический генератор переменного тока (SVG) ZDDQ, основанный на принципе инвертора напряжения, использует двоичный транзистор с изолированным затвором (IGBT4) для управления величиной и фазой переменного напряжения инвертора, чтобы служить целям компенсации реактивной и гармонической нагрузки.Поскольку частота переключения IGBT очень высока (десятки кГц), SVG может реализовать быструю компенсацию реактивной нагрузки и достичь очень высокой точности компенсации.

Статический вар-генератор в настоящее время является лучшим решением в области управления реактивной мощностью.По сравнению с традиционным SVC, представленным TSC, скорость регулирования SVG выше (скорость реакции в пределах 5 мс), точность компенсации высокая (коэффициент мощности после компенсации более 0,99), метод компенсации гибкий (SVG может компенсировать как индуктивную реактивную мощность, так и емкостную реактивную мощность), SVG также имеет функцию активной фильтрации гармонического тока.

Технические данные

ТЕХНИЧЕСКИЕ ДАННЫЕ
Название продукта	Панель генератора статического напряжения
Заводская модель	ZD-SVG
ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Номинальное напряжение	220V / 400V / 480V / 690V
Электрическое соединение	3 фазы 3 провода / 3 фазы 4 провода
Номинальная частота	50 Гц / 60 Гц
Номинальная мощность	30 ~ 1000 кВАр
Резервирование	Каждый модуль представляет собой независимую систему компенсации
Режим компенсации	Реактивная мощность, подавление гармоник, дисбаланс 3 фаз
Характеристики компенсации реактивной мощности	-0,99≤Cosφ≤0,99 после компенсации (При номинальной нагрузке)
Возможность компенсации реактивной мощности	Компенсация как индуктивной, так и емкостной реактивной мощности
Компенсация дисбаланса Производительность	≤5% (при достаточной мощности)
Смягчение отрицательной и нулевой последовательности	Да
Время полного отклика	≤5 мс
Время мгновенного отклика	≤50us
Тепловые потери	≤2,5% от номинальной мощности SVG (кВА)
Ограничение выходного тока	Автоматическое (100% номинальной мощности)
Параллельное расширение (система)	До 12 стоек
ТЕХНОЛОГИЯ УПРАВЛЕНИЯ
Человеко-машинный интерфейс (HMI)	7-дюймовый цветной жидкокристаллический дисплей (LCD)
Топология	Трехуровневый IGBT
Связь	Протокол Modbus, RS485
Мониторинг	Программное обеспечение ZDDQ HMI Monitor
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Степень защиты шкафа от внешних воздействий	IP30
Метод охлаждения	Интеллектуальное принудительное воздушное охлаждение
Уровень шума	5 дБ(A) @1 м (модуль)
Размеры (ШДГ/мм)	В зависимости от мощности
Вес (кг)	В зависимости от мощности
Тип подключения главного кабеля	Верхний или нижний ввод
ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ
Температура окружающей среды	-10~50 ℃
Относительная влажность	0~95%
Высота над уровнем моря	≤ 1500 м Номинальная мощность,
Высота над уровнем моря	1500~2000 м (снижение на 1% на 100 м)

Принципы работы SVG

Статический генератор переменного тока - это устройство на базе силовой электроники, подключенное параллельно нагрузке, которая нуждается в подавлении гармоник.SVG работает как управляемый источник тока, обеспечивая любую форму волны тока в режиме реального времени.

Когда нагрузка генерирует индуктивный или емкостной ток, это приводит к тому, что ток нагрузки отстает или опережает напряжение.SVG обнаруживает разницу фазовых углов и в реальном времени подает опережающий или отстающий ток в электроэнергетические системы, делая фазовый угол тока почти таким же, как у напряжения, доводя основной коэффициент мощности до единицы.

Преимущества SVG

■ Многофункциональность:компенсация реактивной мощности и дисбаланса

■ Превосходная компенсация реактивной мощности:Высокая скорость, точная (-0,99≤Cosφ≤0,99), бесступенчатая, двунаправленная (емкость и индуктивность) компенсация

■ Превосходная коррекция дисбаланса:Как отрицательная, так и нулевая последовательность, уменьшает ток нейтрали

■Широкий диапазон входного напряжения и частоты, адаптируется к сложным электрическим условиям

■ Низкие тепловые потери (≤3% от номинальной мощности SVG), КПД ≥ 97%

■ Высокая стабильность:Бесконечный импеданс к сети, позволяет избежать проблемы гармонического резонанса

■ Гибкое применение:Модульная конструкция, встраиваемая в стандартный или индивидуальный шкаф

■ Простая установка и обслуживание:Простая установка для замены и расширения модуля SVG

■ Широкий диапазон мощности:50квар~600квар для одного шкафа, до 10 шкафов в параллель

■ Окружающая среда: температура -10~50°C, совместимость с дизельными генераторами

■ Полная защита:Повышенное/пониженное напряжение сети, повышенный ток SVG, повышенная температура и другие.Все неисправности записываются в журнал событий, что удобно для анализа неисправностей.

Преимущества SVG

■ Многофункциональность:компенсация реактивной мощности и дисбаланса

■ Широкий диапазон входного напряжения и частоты, адаптируется к сложным электрическим условиям

■ Низкие тепловые потери (≤3% от номинальной мощности SVG), КПД ≥ 97%

■ Высокая стабильность:Бесконечный импеданс к сети, позволяет избежать проблемы гармонического резонанса

■ Гибкое применение:Модульная конструкция, встраиваемая в стандартный или индивидуальный шкаф

■ Простая установка и обслуживание:Простая установка для замены и расширения модуля SVG

■ Широкий диапазон мощности:50квар~600квар для одного шкафа, до 10 шкафов в параллель

■ Окружающая среда: температура -10~50°C, совместимость с дизельными генераторами

Области применения SVG

■ Электродуговые печи - стабилизация напряжения сокращает время переключения и расход электродов.

■ Валковые мельницы - устранение искажений напряжения и гармоник снижает потребность в реактивной мощности и увеличивает пропускную способность электросистемы.

■ Горная и тяжелая промышленность - динамическая компенсация реактивной мощности стабилизирует энергосистему, особенно при запуске крупных двигателей, обеспечивая надежность энергосистемы.

■ Ветряные и солнечные электростанции - соответствие строгим критериям подключения к сети за счет обеспечения динамического контроля напряжения и стабильности напряжения в общей точке соединения (PCC).

■ Рынки возобновляемых источников энергии - включая солнечные электростанции, ветряные электростанции, установки солнечных батарей.

Ниже перечислены типичные области применения статического генератора переменного тока:
